电缆规范关于夹具配置的要求

一、规范要求
《城市电力电缆线路设计技术规定》(DL/T 5221-2016)
4.5.6蛇形敷设的电缆固定于支架时，应垫以橡胶垫，并符合下列规定：
1、采用垂直蛇形应在每隔5~6个蛇形的顶部和靠近接头部位用金属夹具把电缆固定于支架上，其余部位应用具有足够强度的绳索或夹具固定于支架上；
2、采用水平蛇形敷设的电缆，应在每个蛇形半节距部位用夹具把电缆固定于防火槽盒内或支架上；
3、绳索绑扎强度应按受绑扎的单芯电缆通过*大短路电流时所产生的电动力验算；
4、在坡度大于10%的斜坡隧道内，把电缆直接放在支架上(如采用垂直蛇形敷设)时，应在每个弧顶部位和靠近接头部位用夹具把电缆固定于支架上，以防止电缆热伸缩时位移。

4.5.8在电缆中间接头两侧应用固定夹具进行刚性固定，固定夹具数量应通过计算确定。
8.0.2单芯电缆用的夹具，不得形成磁闭合回路，与电缆接触面应无毛刺且应符合下列规定：
1、在终端、接头或转弯处紧邻部位的电缆上，应有不少于一处的刚性固定；
2、在垂直或斜坡上的高位侧，宜有不少于2处的刚性固定。

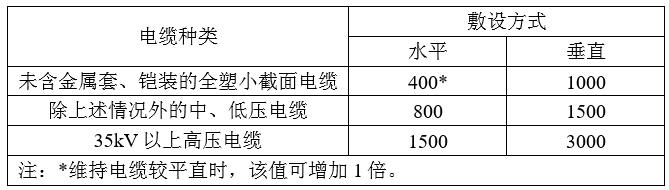

8.0.3电缆各支持点之间的距离(除垂直蛇形敷设外)，不宜大于表8.0.3的规定。

《电力工程电缆设计标准》（GB 50217-2018）
6.1.2直接支持电缆的普通支架(臂式支架)、吊架的允许跨距宜符合表6.1.2的规定。

1、水平敷设时，应设置在电缆线路首、末端和转弯处以及接头的两侧，且宜在直线段每隔不少于100m处；6.1.3 35kV及以下电缆明敷时，应设置适当的固定部位，并应符合下列规定：
2、垂直敷设，应设置在上、下端和中间适当数量位置处；
3、斜坡敷设，应遵照本条第1款、第2款因地制宜设置；
4、当电缆间需要保持一定间隙时，宜设置在每隔约10m处；
5、交流单芯电力电缆还应满足按短路电动力确定所需予以固定的间距。

6.1.4 35kV以上高压电缆明敷时，加设的固定部位除应符合本标准第6.1.3条的规定外，尚应符合下列规定：
1、在终端、接头或转弯处紧邻部位的电缆上，应设置不少于1处的刚性固定；
2、在垂直或斜坡的高位侧，宜设置不少于2处的刚性固定；采用钢丝铠装电缆时，还宜使铠装钢丝能夹持住并承受电缆自重引起的拉力；
3、电缆蛇形敷设的每一节距部位以采用挠性固定。蛇形转换成直线敷设的过渡部位宜采用刚性固定。
