高压电缆固定夹具的组成结构是什么

    电缆固定夹具，又称电缆夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具。电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法。通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。

    电缆固定夹由三部分组成，*部分为电缆固定夹，第二部分为固定夹支座，第三部分电缆夹具连接金具，螺杆、螺丝、垫片等。
    电缆固定夹具材质选择，除交流单芯电力电缆外,可采用经防腐处理的金属夹具，但电缆与金属夹具之间宜设置绝缘衬垫；交流单芯电力电缆的固定夹具,宜采用铝合金等不构成磁性闭合回路的夹具。常用的有铝合金固定夹具和复合材料（不饱和聚酯模塑料）固定夹具。单芯电缆一般采用防涡流夹具 。

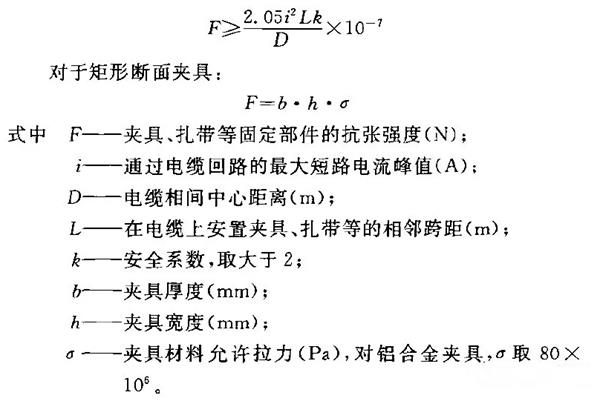

    电缆固定夹具应具有表面平滑、便于安装、足够的机械强度和适合使用环境的耐久性（防腐蚀、耐热、耐寒、防水、阻燃 ）。交流单芯电力电缆固定部件的机械强度,应验算短路电动力条件, 并宜满足下列公式:
