带底座单相电缆夹具说明书

带底座单相电缆夹具说明书

一、夹具简介
  本夹具是铝合金电缆夹具（卡具、固定夹、抱箍）类的一种，由上盖、底座、衬垫和螺栓四部分组成。型号是:L JDD---X/Y。其中L代表铝合金，J代表夹具，*个D代表单相，第二个D代表底座，X/Y代表适应电缆直径范围。它是我公司在总结同类产品优缺点基础上改进创新产品。

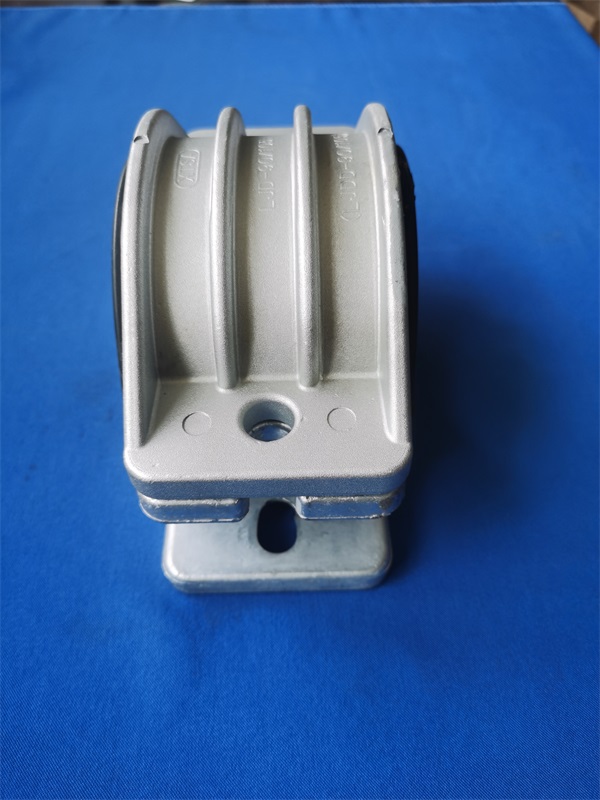

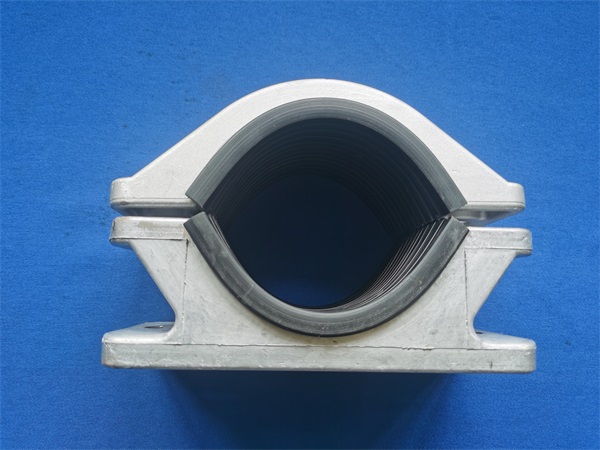

它的主要优点一是加宽加长加重。以JD-90/105型为例：长180毫米，宽80毫米，高140毫米重1.6公斤以上。二是底座可以单独用两条螺栓固定到铁塔或隧道内电缆支架上面，另外两条螺栓可以将电缆单独固定到夹具上盖和底座之间，这种结构可以有效增加电缆夹具的稳定性和可靠性。此夹具的正面和侧面照片如下：

二、安装方法

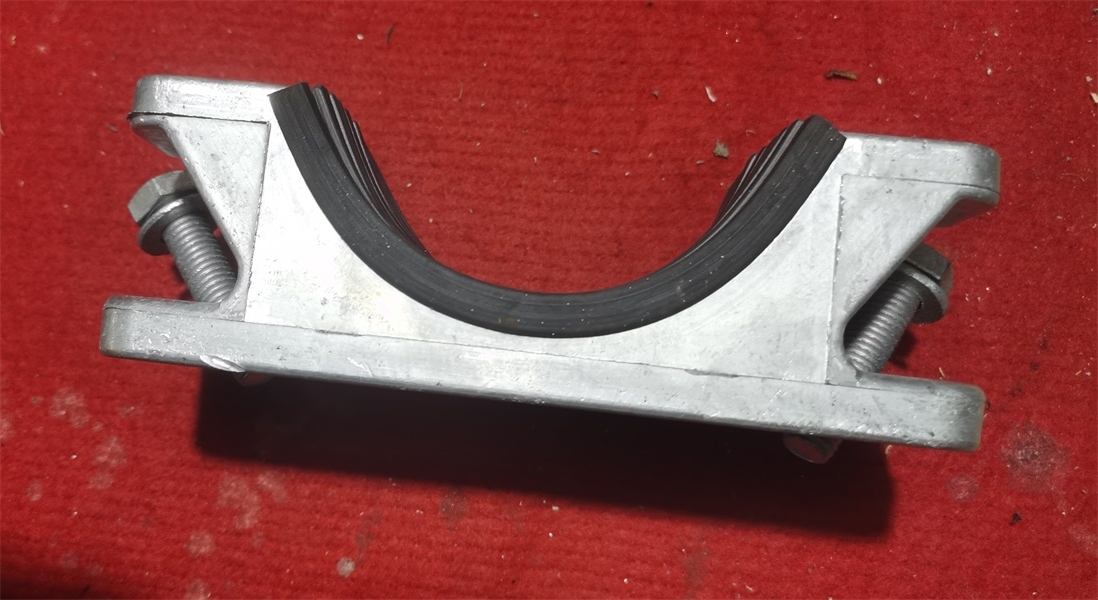

（一）先将长50毫米加平垫螺栓穿入夹具底座螺孔内，请注意一定要从夹具内侧向外穿螺栓，螺栓穿前先装入平垫。底座穿螺栓的孔为椭圆型而不同予其他厂生产夹具的开口型，这种孔的结构是我公司独创，可以大大提高夹具固定的可靠性。同时这种孔带有锥度，上小下大，允许夹具旋转一定的角度，可有效提高夹具适应性。

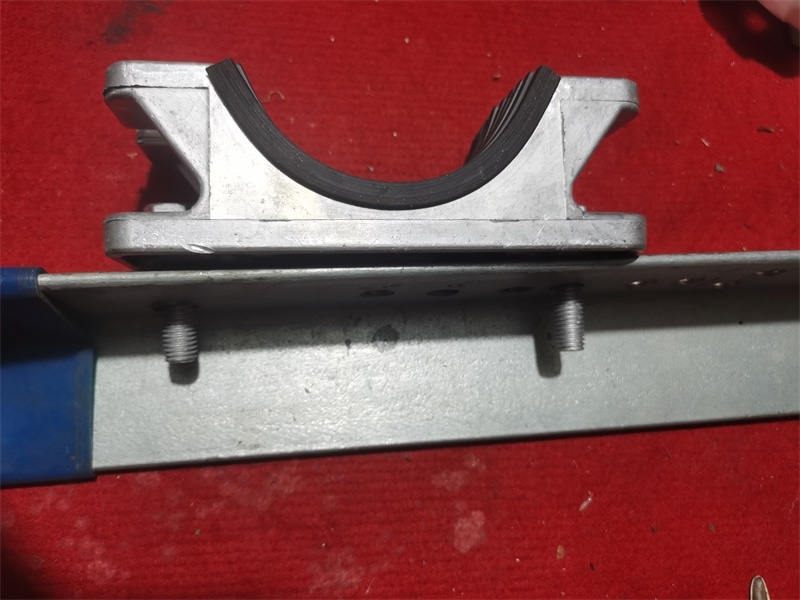

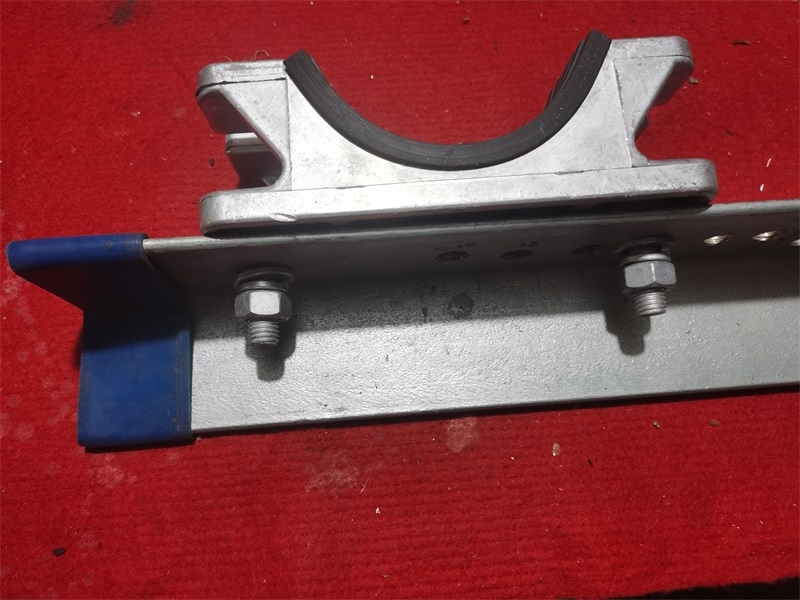

（二）再将底座安装到铁塔或电缆支架上并紧固（图中角钢代表铁塔或电缆支架角钢）。

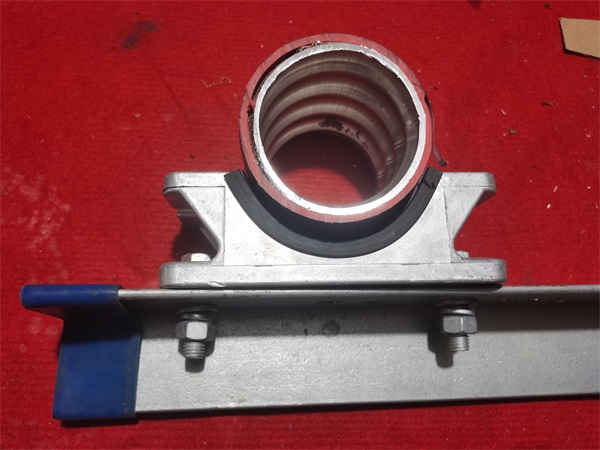

（三）将电缆放入夹具底座内（图中电缆外护套代表电缆）。

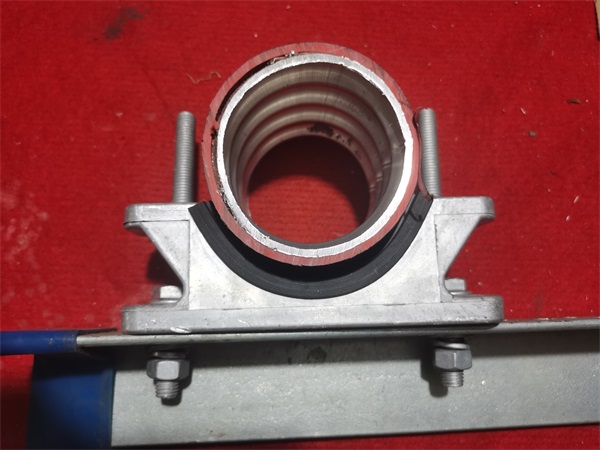

（四）将长80毫米螺栓加平垫放到底座上面的开口内，请注意螺栓方向朝外。

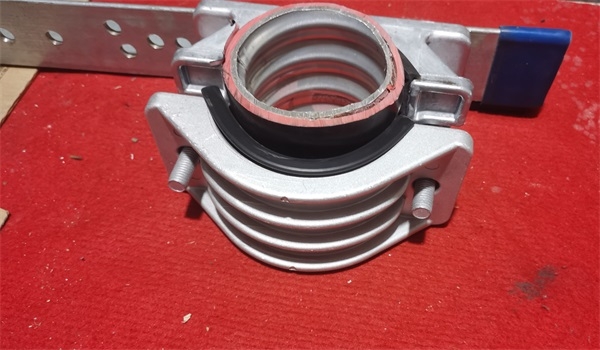

（五）将上盖放到电缆上面。

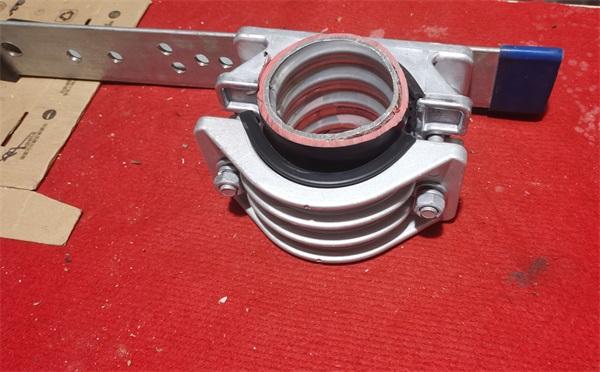

（六）将螺栓紧固即可。

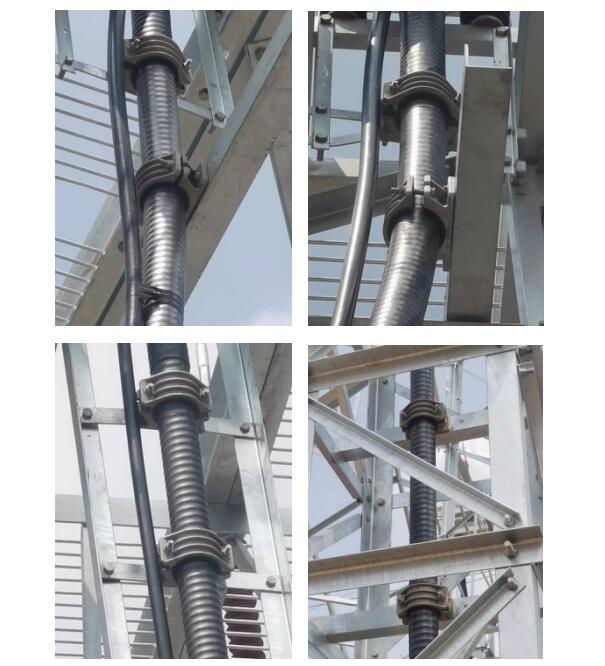

三、工程案例

    以上是我公司生产的带底座单相铝合金电缆夹具简要说明，我公司已将该种夹具抽样送交国家权威机构检验合格并出具检验报告。这种夹具是近年来电缆夹具家族中的领先产品，由于其突出的优越性，开始普遍应用到电缆终端塔上面固定高压电缆，也开始逐步应用在电缆隧道和电缆沟内固定高压电缆。由于其具有独到的优良的性能，越来越受到电力专业人员的欢迎。
    我公司始终坚持优质、诚信、共赢的六字方针，不断为电力工程提供优质产品：始终坚持与广大用户友好合作共同为电力建设不断做出新的贡献。
