电缆夹具构成、型号与参数

    电缆夹具构成、型号与参数
    （一）夹具构成：上盖、衬垫、底座和螺栓
     1、上盖，主要由复合材料SMC也称高分子材料组成（也可根据用户要求生产铝合金材料夹具）。它的特性是重量轻强度高、阻燃绝缘隔磁、抗老化耐腐蚀成本低防盗窃。因此在国际上成为电缆夹具的首选材料。
     2，衬垫，由阻燃橡胶制成，该种橡胶属于改性PVC材料，与普通电缆外绝缘皮材料一致，因此对电缆有良好的保护作用。
     3、底座，全部由阻燃橡胶制成，该种橡胶与电缆外绝缘皮材料一致。该种底座的结构设计获得国家专利，自投放市场多年以来深受广大电力工作者的喜爱。其专利核心技术有三点：一是在底座的底部两边各设计了一个U型边和一个直角边，安装时可将底座锁扣到电缆支架上面，从而有效解决了在施工中底座易脱落问题。二是底座接触电缆面积大可大幅度提高对电缆的支撑和保护作用。三是底座直接与电缆支架接触增加了底座的稳定性且大幅度降低了电缆的高度，有效解决了传统夹具底部太厚使电缆升高后在相邻支架上面悬空的问题。
     4、螺栓，一般由两套热镀锌螺栓构成。由于复合材料上盖已完全隔断了磁场，所以习惯用不锈钢螺栓隔磁的设计已没有必要，同时还可以节省对螺栓的投资、增加螺栓的强度和防腐性能。
    （二）电缆夹具的型号与参数

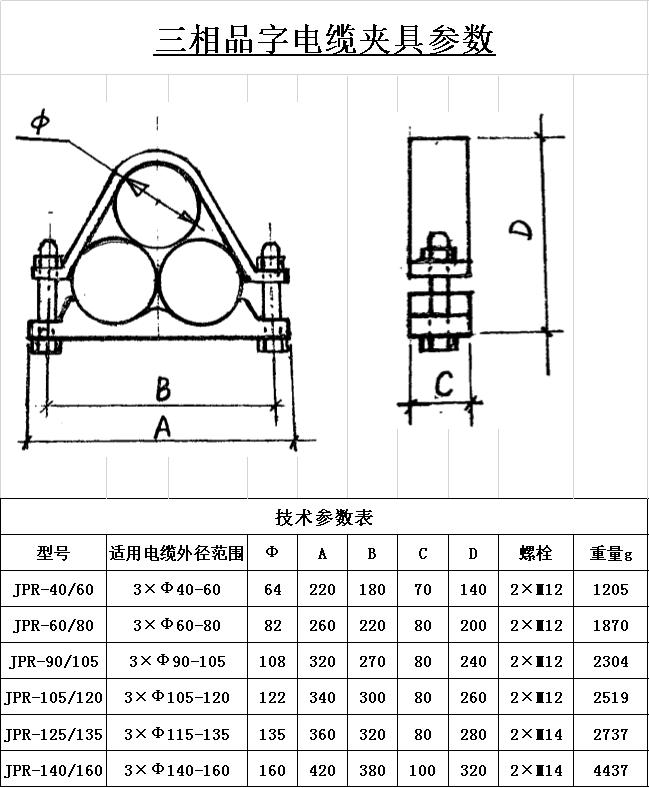

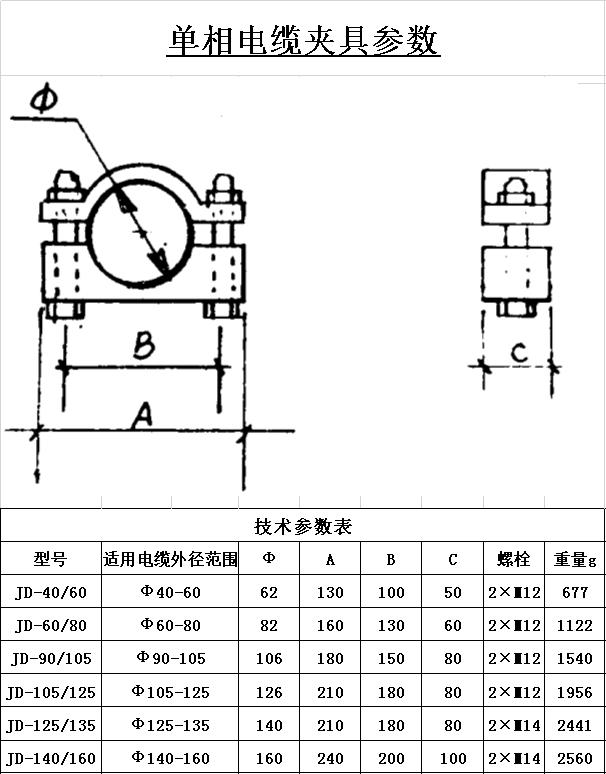

     三相品字电缆夹具型号有七种：JPR—160/180、  JPR—140/160、JPR—120/135、JPR—105/120、JPR—90/105、JPR—60/80、JPR—40/60。单相电缆夹具型号有七种：JD—160/180、JD—140/160、JD—125/135、JD--  105/125、JD—90/105、JD—60/80、JD—40/60。JPR代表三相品字夹具，JD代表单相夹具；x/x代表夹具适用电缆直径范围，例如140/160代表夹具适用范围为电缆直径从140毫米到160毫米。
